1、最近，鋼樣激發后的激發點處老是黑黑的一圈，除了氬氣可能不純之外，還有什么別的可能嗎？
答：
(1)當直讀光譜儀氬氣的火花臺出口管路堵塞可能會導致該現象.
(2)當直讀光譜儀火花臺可能需要清理，特別是排放廢氣的管子。另外一種可能是火花臺蓋板不平漏氣所致。
(3)正常的激發點子應該是：中間是銀白色金屬光澤有金屬蒸發后的留下的凹凸不平的小麻點，周圍有一圈黑色燃燒后留下的黑色灰渣，不太大，用手或者東西可以擦掉。如果氬氣純度不好或者試樣結構不好通常是中間金屬蒸發留下的那片蒸發斑比正常偏小，燃燒后黑圈比正常的小，黑度低。通常黑圈的黑度和大小與材料有關，一般碳含量高的中低合金鋼黑圈顏色相對深。但是鑄鐵材料不一定黑圈顏色深，甚至沒有黑圈。如果黑圈顏色偏深，而且擴大，成擴散狀也可能是試樣不平整或者放置試樣的時候半邊漏氣。還有如果激發的條件發生變化也可能使激發后點子的顏色異常。激發能量大時黑度可能較大。?

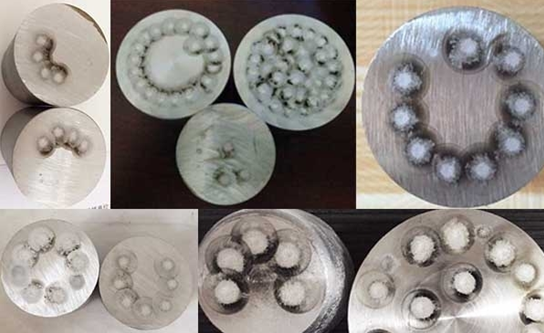

光譜儀標樣激發點圖
2、光譜的標準曲線如何做？一般隔多久做標準化分析？
答:
(1)曲線是用很多標樣進行繪制的。
(2)可根據儀器穩定性和偏差要求的高低來靈活定。每天200個樣品，一周需要做一次，不包含換氣、做儀器維護等。
(3)初次做工作曲線要在廠家的指導完成，制作過程比較簡單。標準化沒有具體的時間，主要根據你的光譜儀的穩定情況來說，你可以通過數據來看。有以下情況之一就要做：
①換氬氣；
②清理激發臺；
③更換電極；
④擦拭透鏡或石英窗；
⑤偶遇長時間停電。
?
答：
碳和錳都是燒損元素，長時間保溫或熔煉就會減少。建議出爐前添加適量的錳鐵和生鐵來彌補。
4、銑床對試樣表面進行銑和用磨樣機磨有什么區別？
答：
(1)用銑床對試樣表面進行銑，加工出來的表面好，無污染。
用磨樣機磨的話由于砂帶的材料一般是用氧化鋁或硅化物做的，對分析鋁合金元素、硅等元素有影響，而且新舊砂帶磨制的同一試樣的紋理深淺，都對分析結果有不同程度的影響。
(2)從技術方面考慮：
A、存在樣品污染的問題，但是可以用特殊材料的砂帶，如氧化鋯材料。
B、磨樣機磨制出來的樣品，確實存在新舊砂帶磨制紋路深淺不一的缺點，而且更換頻繁，無謂的耗費時間。
C、磨樣機維修簡單，銑床維修相對麻煩。
(3)從經濟角度考慮：
砂帶磨樣機的成本很低，相比之下銑床的成本要高得多。
5、小線材光譜分析怎么做，如何準確，代何種標樣?
答：

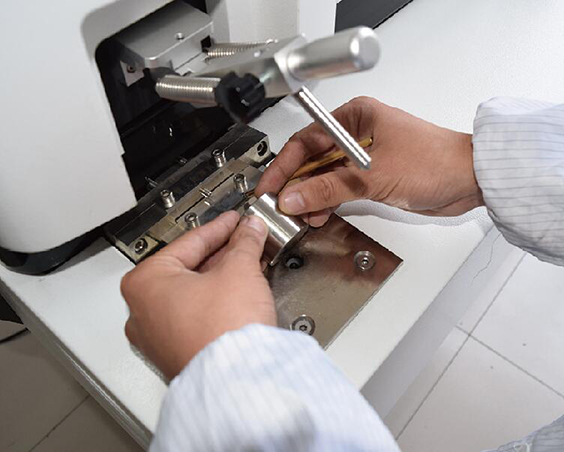

(1)使用小樣品夾具。可以自制控樣。
(2)用壓樣機壓扁,之后將表面磨光滑即可,免夾具。
?? ?
